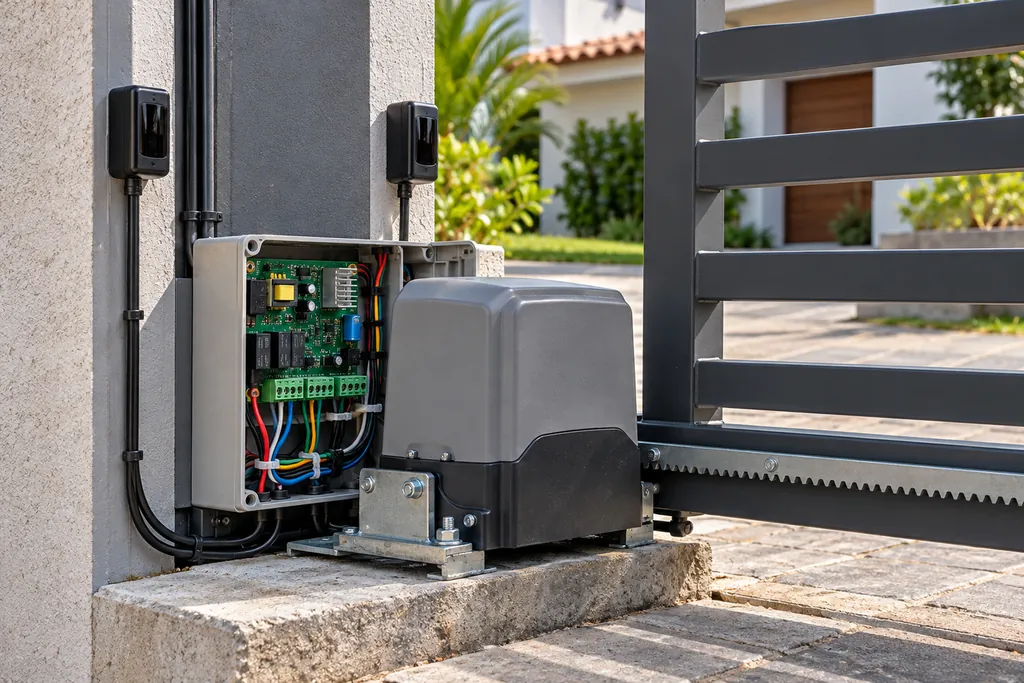

Fotocélula de segurança é um par de sensores, um emissor e um receptor, instalado nos dois lados do portão automático e ligado à central. Quando algo cruza o feixe de luz durante o fechamento, o motor para ou inverte o movimento. É um dispositivo de segurança contra esmagamento, ao lado dos fins de curso, da regulagem de força e do destravamento manual.
Principais pontos
- A fotocélula forma um feixe invisível: se ele é cortado no fechamento, o portão para ou volta.
- Sem ela, o portão fecha com a mesma força sobre qualquer obstáculo, incluindo crianças e animais.
- O teste seguro é com objeto cruzando o feixe, nunca com as mãos nem o corpo.
- Desalinhamento, lente suja e sol direto estão entre as causas mais comuns de falha.
- Nunca faça ponte na fotocélula para o portão funcionar; chame um profissional.
A fotocélula de segurança é o olho do portão automático. Ela fica nos dois lados do vão e avisa a central quando há alguma coisa no caminho de quem fecha.
A seguir, como ela funciona, como não confundir com a fotocélula de iluminação, como testar com segurança e quando chamar um profissional.
Índice
O que significa fotocélula de segurança na prática?
É um par de sensores postos nos dois lados do portão que formam um feixe de luz invisível, normalmente infravermelho. Se algo cruza esse feixe enquanto o portão fecha, a central entende que há um obstáculo.
Um dos sensores emite o feixe e o outro o recebe. Enquanto o feixe chega inteiro, o portão fecha; quando ele é cortado por uma pessoa, um animal, um carro ou uma bicicleta, o motor para ou inverte o movimento, conforme a configuração da central.
Por que ela importa mais que o motor
Porque o motor não distingue um obstáculo de um portão que está só pesado: quem avisa é a fotocélula. Sem ela, o portão fecha com a mesma força sobre qualquer coisa que esteja no caminho, e crianças e animais são os mais expostos.
Ela faz parte do conjunto de segurança ao lado dos fins de curso, da regulagem de força e do destravamento manual. A instalação completa está descrita em automação de portão, e a escolha do motor em motor deslizante e basculante.
Fotocélula de segurança não é a fotocélula da luz do poste
O nome é o mesmo, mas a função é outra: a de segurança do portão protege pessoas; a de iluminação só liga uma lâmpada ao escurecer. Trocar uma pela outra na conversa causa mal-entendido no orçamento.
| Dispositivo | Para que serve | Onde fica |
|---|---|---|
| Fotocélula de segurança do portão | Impede o fechamento sobre obstáculo | Em par, nos dois lados do vão do portão |
| Relé fotoelétrico de iluminação | Liga a lâmpada quando escurece | No poste ou na parede externa, junto à luminária |
| Sensor PIR de alarme | Detecta o movimento do calor de uma pessoa | Em cantos de ambientes e áreas externas |
Se você pediu "fotocélula" ao instalador, deixe claro qual das três quer. Para ver quem chega antes de abrir, o assunto é outro: diferença entre interfone e videoporteiro.
Como saber se a fotocélula está funcionando
Teste com um objeto, nunca com o corpo: durante o fechamento, interrompa o feixe e veja se o portão para ou volta. Se não reagir, o portão não está seguro para uso automático.
- Escolha um momento com o portão livre e ninguém no vão.
- Dê o comando de fechar e, durante o movimento, passe um objeto leve, como uma caixa de papelão, pelo feixe.
- Confirme que o portão para ou inverte o movimento; a resposta correta depende de como a central foi regulada.
- Se não reagir, pare de usar o automático, destrave o portão manualmente conforme o manual e chame um profissional.
Nunca teste com as mãos ou o corpo na linha do portão. Quem instala deveria fazer esse teste com você na entrega.
Por que a fotocélula falha
As causas mais comuns são simples: as duas peças saem de alinhamento, a lente fica suja ou o sol bate direto no receptor. Fio rompido, umidade na caixa e teia ou inseto na frente da lente também aparecem.
O portão que ora fecha, ora trava, ou que para sem motivo aparente costuma ter fotocélula desalinhada. Limpar a lente com pano macio e conferir se as peças continuam voltadas uma para a outra resolve parte dos casos; o resto é com o profissional.
Quando chamar um profissional
Chame um profissional para instalar, alinhar e testar a fotocélula, e sempre que ela falhar. Há uma regra que não se discute: não coloque ligação direta (ponte) na fotocélula para o portão fechar. É isso que transforma um portão automático em risco.
A LB testa fotocélula, fins de curso e destravamento manual na entrega da automação de portão. Para entender os custos, veja automatizar portão: preço e qual motor escolher.
Perguntas frequentes sobre a fotocélula de segurança
Todo portão automático precisa de fotocélula?
Ela é o dispositivo de segurança mais importante contra esmagamento e deve fazer parte da instalação do portão automático. O instalador também precisa regular os fins de curso e a força, e deixar o destravamento manual acessível.
O que fazer se a fotocélula parou de funcionar?
Pare de usar o portão no automático, destrave-o manualmente conforme o manual e chame um profissional. Limpar a lente e conferir o alinhamento resolve parte dos casos, mas a ponte na fotocélula nunca é uma solução.
Fotocélula pode ser instalada em portão antigo?
Em geral sim, desde que a central aceite o acessório e o portão esteja em boas condições. A avaliação do portão (peso, trilho e alinhamento) vem antes de qualquer acessório.
