O que é eletroduto?

O eletroduto é a parte da instalação que quase ninguém vê depois da obra, e que decide se a fiação dura décadas ou vira problema. É por dentro dele que os fios correm do quadro até tomadas, interruptores e luminárias.

Abaixo você vê os tipos de eletroduto, quantos fios cabem em cada um, como a instalação acontece em ordem e quais erros são mais comuns.

O que significa eletroduto na prática?

Eletroduto é o tubo por onde passam os fios elétricos. Ele fica embutido na parede, no piso ou na laje, ou aparente, e protege o condutor contra impacto, umidade e desgaste mecânico.

Outro papel dele é guiar o caminho da fiação. Com o eletroduto no lugar, o eletricista puxa e troca os fios sem abrir a parede, algo impossível quando o cabo foi embutido direto no reboco. Os fios em si são definidos pela bitola do cabo, e a distribuição dos circuitos sai do quadro de distribuição.

Quais são os tipos de eletroduto?

Os tipos mais comuns são o PVC rígido, o flexível corrugado e o metálico. A escolha depende de onde o tubo vai: embutido na alvenaria, na laje, enterrado ou à vista.

A ficha técnica do eletroduto rígido da Amanco Wavin cita a NBR 15465 e informa que ele é de PVC que não propaga chamas, fabricado em versão soldável de 20, 25 e 32 mm e roscável de meia polegada a 4 polegadas. A mesma ficha diz que o eletroduto rígido deve ser usado onde não há exposição direta ao sol.

Quantos fios cabem no eletroduto?

A NBR 5410 limita a taxa de ocupação do eletroduto: no máximo 53% da área interna com um condutor, 31% com dois e 40% com três ou mais. O objetivo é que, depois de instalados, os fios possam ser puxados e retirados com facilidade.

Um exemplo com número redondo: num eletroduto cuja área interna fosse de 100 mm², três ou mais cabos poderiam ocupar até 40 mm². Encher mais que isso trava a passagem e, com muitos circuitos juntos, os cabos esquentam mais e perdem capacidade de corrente. A área real depende do diâmetro do eletroduto e da seção de cada fio, e o eletricista faz essa conta.

Como o eletroduto é instalado, passo a passo

Os eletrodutos e as caixas entram primeiro, e os fios só depois. Essa ordem é a que permite puxar a fiação sem forçar.

1. Define-se o caminho de cada circuito e a posição das caixas de tomadas, interruptores e passagem.
2. Instalam-se os eletrodutos e as caixas, com curvas largas e sem amassar o tubo.
3. Conclui-se o trabalho de obra em volta: reboco, laje e acabamentos que dependem dos tubos.
4. Passa-se um guia de puxamento e, com ele, os fios, sem forçar; a Wavin indica lubrificante que não prejudique a isolação.
5. As emendas e derivações ficam nas caixas, e a NBR 5410 não admite emendas dentro do eletroduto.

Em trechos enterrados de PVC rígido, a ficha da Wavin indica profundidade mínima de 0,25 m em áreas internas sem tráfego de veículos e de 0,45 m com veículos leves. Veja também automação residencial sem obra e automação cabeada ou sem fio, onde o eletroduto de reserva faz diferença.

Eletroduto embutido ou aparente?

O embutido fica na parede, na laje ou no piso, esconde a fiação e faz parte da obra. O aparente corre pela superfície e permite acrescentar circuitos em imóvel pronto sem quebrar parede.

Em reformas e em galpões, o aparente costuma resolver, porque o tubo e as caixas ficam à mostra. Em obra nova, vale prever eletrodutos de reserva para rede, câmeras e automação, que custam pouco na obra e muito depois dela. Para entender quando a fiação precisa ser trocada, veja fiação antiga: como saber se a instalação precisa ser trocada.

Erros comuns com eletroduto

O erro mais comum é enfiar fio demais num tubo pequeno. O tubo parece caber, mas aquece e dificulta qualquer troca futura.

• Colocar mais fios do que a taxa de ocupação permite.
• Fazer emendas dentro do eletroduto, sem caixa.
• Deixar PVC rígido exposto ao sol ou sujeito a pancadas.
• Usar curvas fechadas e trechos longos sem caixa de passagem, que travam a puxada.
• Instalar metálico sem ligação ao aterramento.

Esses erros aparecem entre os de instalação elétrica fora da norma.

Quando chamar um eletricista

Chame o eletricista para instalar ou trocar fiação, antes de reformar paredes ou piso e ao planejar eletrodutos para automação. Quebrar parede, escolher o tubo e puxar cabo exige conhecer norma, carga e o caminho dos circuitos.

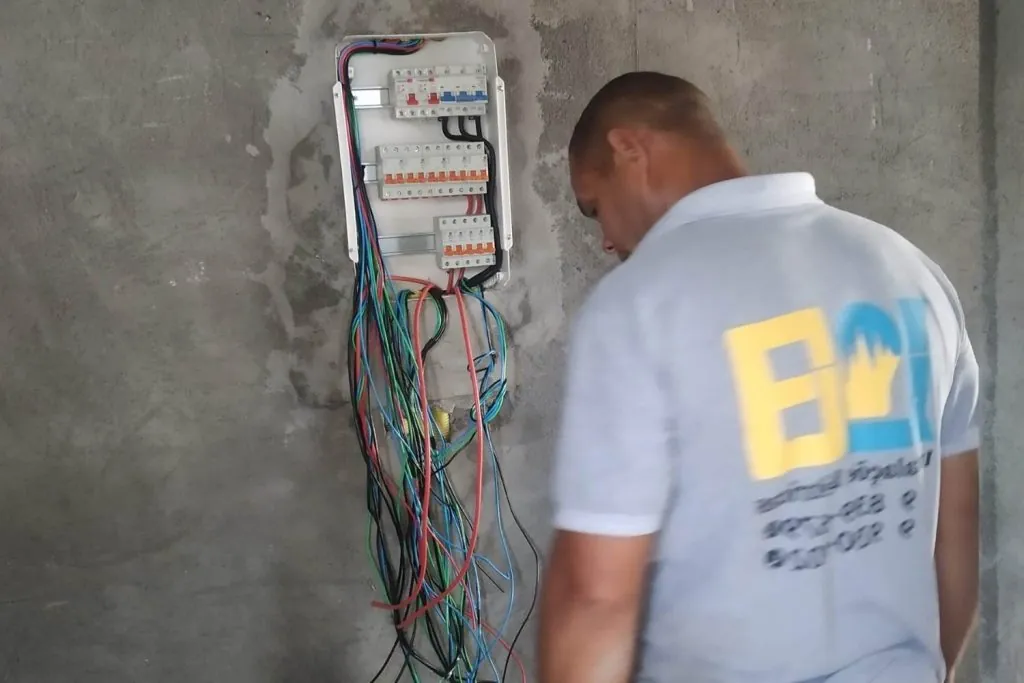

O serviço de instalação elétrica da LB inclui a rede de eletrodutos, e a troca de fiação aproveita o tubo quando ele está em bom estado. Veja o circuito dedicado, que também sai do quadro por eletroduto próprio.

Perguntas frequentes sobre o eletroduto

Eletroduto e conduíte são a mesma coisa?

Conduíte é o nome popular do eletroduto flexível corrugado. Eletroduto é o termo geral para o tubo que protege os fios, seja rígido, flexível ou metálico.

Posso passar fios de circuitos diferentes no mesmo eletroduto?

Em muitos casos pode, desde que respeite a taxa de ocupação e as regras da norma. O eletricista define a combinação, porque muitos circuitos juntos esquentam mais e pedem cabo de maior seção.

Dá para trocar a fiação sem quebrar a parede?

Se os fios passam por eletroduto em bom estado e com espaço livre, normalmente sim: o eletricista puxa os novos fios com um guia. Se o cabo foi embutido direto, ou o tubo está amassado, é preciso abrir a parede.
