Resumo do conteúdo
Fio neutro é o condutor que fecha o circuito de volta à rede, completando o caminho que parte da fase. Pela NBR 5410, o neutro usa isolação azul-clara. Na automação ele importa porque muitos interruptores inteligentes precisam de energia o tempo todo, e é o neutro que fecha esse circuito. Em casas antigas ele pode nem chegar à caixa da parede, e quem confere isso é o eletricista.
Principais pontos
- Neutro e fase formam o caminho completo da corrente: um leva a energia, o outro faz o retorno.
- A NBR 5410 reserva o azul-claro ao neutro e o verde ou verde-amarelo ao terra.
- Interruptor comum só abre e fecha o fio da lâmpada; o inteligente precisa de neutro (em geral) para ficar alimentado.
- O neutro pode estar energizado em caso de defeito: nunca presuma que o fio azul é seguro de tocar.
- A conferência da caixa é trabalho de eletricista, com o disjuntor desligado e a ausência de tensão medida.
Quem quer trocar interruptores comuns por inteligentes costuma ouvir a mesma pergunta antes de qualquer orçamento: a sua parede tem fio neutro? A resposta decide o modelo que dá para comprar e, às vezes, se será preciso passar fio novo.
A seguir, o que o neutro faz, como ele se diferencia dos outros fios, por que a automação depende dele e o que o morador pode levantar antes da visita sem mexer em nada energizado.
Índice
O que significa fio neutro na prática?
Na prática, o neutro é o fio que devolve a corrente à rede depois que ela passou pelo aparelho. A fase leva a energia até a lâmpada ou à tomada, e o neutro completa o caminho de volta; sem os dois, não há circuito.
Ele não é o mesmo que o fio terra. O terra é um condutor de proteção e, em funcionamento normal, não leva corrente de uso. O conceito completo está em fase, neutro e terra.
Qual a diferença entre neutro, fase, retorno e terra?
A diferença está na função de cada fio e, como pista, na cor. A NBR 5410 reserva o azul-claro ao neutro e o verde (ou verde-amarelo) ao condutor de proteção; a fase pode ter qualquer outra cor, segundo uma aula do IFSC sobre condutores.
| Fio | Função | Cor pela NBR 5410 | Costuma chegar à caixa do interruptor? |
|---|---|---|---|
| Fase | Leva a energia até o circuito | Qualquer cor, menos azul-claro e verde ou verde-amarelo | Sim |
| Retorno | Leva a fase, já controlada pela tecla, até a lâmpada | Mesma regra da fase | Sim |
| Neutro | Fecha o circuito de volta à rede | Azul-claro | Depende de como a casa foi montada |
| Terra | Proteção contra fuga de corrente | Verde ou verde-amarelo | Depende do projeto |
A cor orienta, mas não confirma. Em instalação antiga ou improvisada, o fio pode ter a cor trocada, e só a medição do eletricista diz qual é qual.

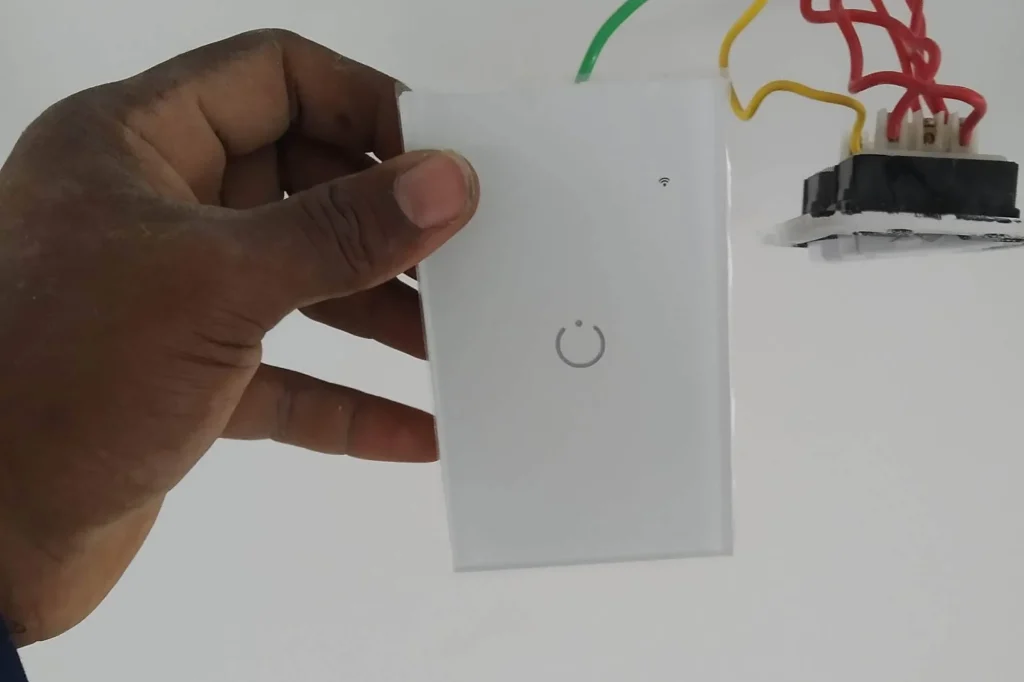

Por que o interruptor inteligente precisa do neutro?
Porque a parte eletrônica dele, com rádio e memória, fica ligada o tempo todo, mesmo com a luz apagada. Esse consumo mínimo precisa de um caminho de retorno, e o neutro é o caminho natural.
Num ponto de luz comum, o neutro costuma ir direto para a luminária e nem passa pela caixa da parede, onde ficam só a fase e o retorno. É por isso que o interruptor inteligente pode não funcionar numa casa antiga. O artigo sobre interruptor inteligente sem neutro mostra as saídas para esse caso, e a página de iluminação inteligente explica como a LB avalia o ponto antes de indicar o modelo.
Como saber se a caixa da parede tem neutro?
Só abrindo a caixa com o disjuntor do circuito desligado e conferindo, com instrumento, que não há tensão. Isso é serviço de eletricista, mas o morador pode adiantar informações que aceleram o diagnóstico.
- Liste os ambientes e quantos interruptores de cada um você quer automatizar.
- Anote se a casa é nova, reformada recentemente ou antiga, e se houve reforma elétrica.
- Conte as teclas de cada interruptor e se a mesma luz é comandada de dois pontos.
- Fotografe o interruptor fechado e o quadro de luz com a tampa externa, sem tocar em nada.
- Não abra a caixa nem teste fios sem o disjuntor desligado e sem instrumento: o neutro também pode estar energizado.
Quais erros acontecem com o neutro?
Os erros mais comuns nascem da pressa para fazer o aparelho funcionar. Eles queimam o módulo, derrubam o DR sem motivo aparente ou deixam a instalação fora da norma.
Ligar a fase onde o aparelho pede neutro pode danificar o interruptor. Usar o fio terra no lugar do neutro tira a proteção da instalação. Pegar emprestado o neutro de outro circuito pode fazer o dispositivo diferencial desarmar sem explicação, algo que o DR costuma denunciar. E reaproveitar o fio azul como retorno confunde quem fizer manutenção depois.
Quando chamar um profissional?
Chame o eletricista sempre que for abrir a caixa, e principalmente quando for preciso levar o neutro até ela. Dependendo do caso, isso significa passar um fio novo a partir do quadro ou da luminária e, às vezes, abrir a parede.
O artigo sobre automação sem obra mostra o que dá para fazer sem quebrar nada quando a parede não tem neutro, e o serviço de iluminação inteligente da LB cobre o diagnóstico e a instalação, com orçamento por escrito.
Perguntas frequentes sobre o fio neutro
O fio neutro dá choque?
Pode dar. Em operação normal ele tem pouca tensão em relação à terra, mas um defeito, como um neutro interrompido, pode deixá-lo energizado. Trate todo fio como energizado até um eletricista medir.
Posso usar o fio terra no lugar do neutro?
Não. O terra é condutor de proteção e não deve levar corrente de uso. Usá-lo como neutro é gambiarra e elimina a proteção para quem encosta em uma carcaça com defeito.
Minha casa não tem neutro no interruptor. Ainda dá para automatizar?
Dá, por caminhos como modelos feitos para esse caso, módulos relé, lâmpadas inteligentes ou levando o neutro até a caixa. Cada um tem um limite, e o eletricista indica o mais adequado ao seu ponto.
Eletricista profissional certificado pelo SENAI, com mais de 20 anos de experiência e especializado em elétrica voltada à automação residencial. Conheça a LB e os fundadores.
