Resumo do conteúdo
Disjuntor é o dispositivo de proteção do quadro que desliga o circuito automaticamente quando a corrente passa do que o cabo suporta, em sobrecarga ou curto-circuito, e que pode ser religado depois de resolvido o problema. Ele protege os cabos e a instalação contra aquecimento e incêndio. Quem protege as pessoas contra choque é o DR, e um não substitui o outro.
Principais pontos
- O disjuntor tem duas proteções: a térmica, para sobrecarga, e a magnética, para curto-circuito.
- O valor em ampères do disjuntor deve ficar acima da corrente do circuito e abaixo da capacidade do cabo.
- Os códigos como C32 dizem a curva (C) e a corrente nominal (32 A); a curva define a tolerância a picos de corrente.
- Disjuntor que desarma está cumprindo a função: o problema é a causa, e trocá-lo por um maior esconde o defeito e cria risco.
- Disjuntor protege cabos; para proteger pessoas contra choque é preciso também o DR.
O disjuntor é a peça que você vê em fila no quadro de luz, cada uma com uma alavanca para ligar e desligar. Ele faz o trabalho do fusível de antigamente, só que sem queimar: desarma quando algo vai mal e volta a ligar depois de conferido.
Abaixo você vê como ele funciona, o que significam os códigos impressos nele, como escolher o valor certo e quais erros evitar.
Índice
O que significa disjuntor na prática?
Disjuntor é um interruptor automático que desliga o circuito quando a corrente passa do limite seguro. Diferente do fusível, que queima e precisa ser trocado, o disjuntor desarma, a alavanca desce e ele pode ser religado.
Cada circuito da casa tem o seu disjuntor, e o disjuntor geral protege o conjunto. Ele fica no quadro de distribuição, junto com o DR e o DPS, e é a primeira defesa do cabo contra excesso de corrente.
Como o disjuntor funciona
O disjuntor termomagnético tem duas proteções em uma peça só: uma lenta, que reage ao aquecimento, e uma rápida, que reage a corrente muito alta. Cada uma cuida de um tipo de defeito.
| Proteção | Reage a | Velocidade | Exemplo |
|---|---|---|---|
| Térmica | Sobrecarga, com a corrente acima do limite por algum tempo | Lenta: minutos ou horas | Aparelhos demais no mesmo circuito |
| Magnética | Curto-circuito, com corrente muito alta | Quase instantânea | Fase e neutro se tocando |
A fuga de corrente, que machuca pessoas, passa despercebida pelo disjuntor. É tarefa do DR, e o guia disjuntor desarmando mostra como distinguir os três casos.
O que significam as letras e números do disjuntor
As marcas no corpo do disjuntor dizem a corrente nominal e a curva de disparo. Um C32, por exemplo, é um disjuntor de curva C e 32 A de corrente nominal. A curva diz quanto de pico o disjuntor tolera antes de disparar a proteção magnética.
Segundo a página de perguntas da Schneider Electric, que cita a norma ABNT NBR IEC 60898, o disparo magnético da curva B ocorre entre 3 e 5 vezes a corrente nominal, e o da curva C entre 5 e 10 vezes. A curva D é a mais tolerante a picos.
| Curva | Disparo magnético | Uso indicado pelo fabricante |
|---|---|---|
| B | De 3 a 5 vezes a corrente nominal | Tomadas de uso geral, iluminação e cargas predominantemente resistivas |
| C | De 5 a 10 vezes a corrente nominal | Circuitos gerais com cargas indutivas pequenas e médias, como geladeira e lâmpada fluorescente |
| D | Acima da curva C | Cargas com pico de partida alto, como ar-condicionado, motores e transformadores |
O número de polos também aparece: o disjuntor unipolar corta uma fase, o bipolar duas e o tripolar três. A capacidade de interrupção, em kA, indica a corrente de curto que ele aguenta cortar, e vem marcada no corpo.
Como escolher o valor do disjuntor
O disjuntor deve ficar acima da corrente do circuito e abaixo do que o cabo suporta. O contrário disso, um disjuntor maior que o cabo, deixa o fio esquentar sem desarmar.
- Calcule a corrente do circuito, dividindo a potência do aparelho pela tensão: um chuveiro de 5.500 W em 220 V puxa 25 A.
- Escolha um valor comercial acima desse número, como 32 A.
- Confira a capacidade do cabo na tabela: 4 mm² suporta 32 A em eletroduto embutido, como mostra o termo bitola do cabo.
- Se o cabo for mais fraco que o disjuntor, aumente a bitola, e nunca reduza o disjuntor sem refazer a conta.
Essa conta é um exemplo, e o valor final vem da etiqueta do aparelho e do projeto do circuito. O guia eletricista residencial reúne mais casos.
Erros comuns com o disjuntor
O erro mais perigoso é trocar o disjuntor por um maior porque ele desarma. O disjuntor menor estava dizendo que o circuito sofre, e o maior deixa o cabo esquentar em silêncio.
- Subir o valor do disjuntor sem trocar o cabo.
- Ligar dois circuitos no mesmo disjuntor por falta de espaço no quadro.
- Calçar a alavanca ou fazer ligação por fora para o disjuntor parar de cair.
- Manter disjuntor antigo, com marcas de calor, em quadro de décadas.
Esses improvisos estão entre os erros de instalação elétrica fora da norma.
Quando chamar um eletricista

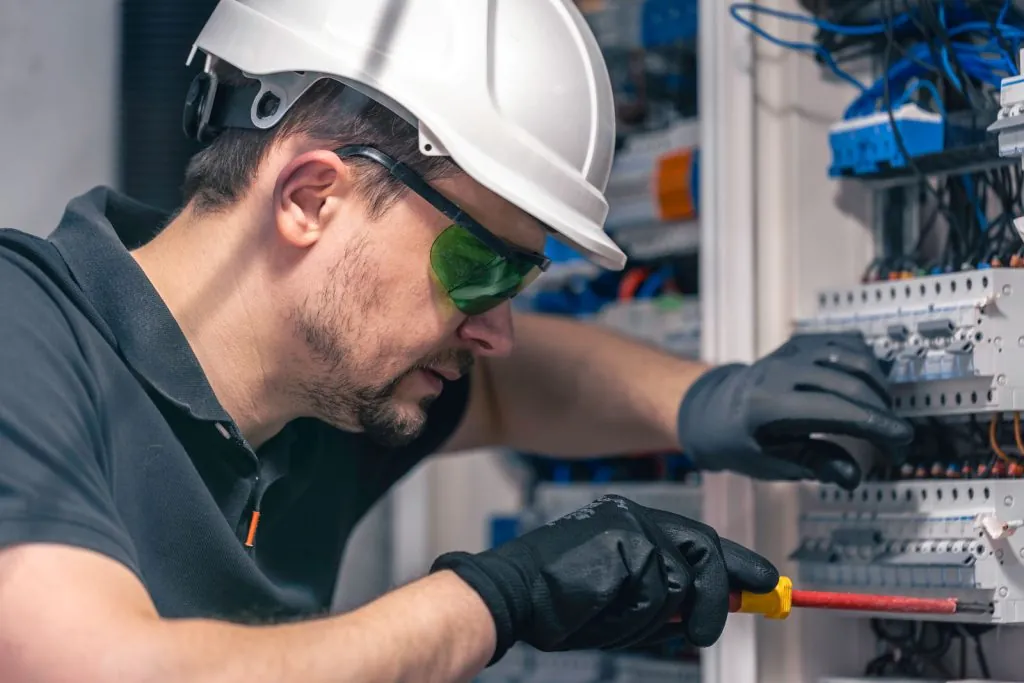

Chame o eletricista quando o disjuntor desarma repetidamente, quando está quente ao toque, quando o quadro tem cheiro de queimado e antes de trocar qualquer disjuntor. Mexer no quadro com energia oferece risco de choque e de arco elétrico.
A troca e modernização do quadro de distribuição inclui disjuntor por circuito, DR e DPS. Quadros antigos pedem avaliação: veja quando trocar um quadro de luz antigo.
Perguntas frequentes sobre o disjuntor
Disjuntor e fusível são a mesma coisa?
Fazem a mesma proteção, mas o fusível queima e precisa ser trocado, enquanto o disjuntor desarma e pode ser religado. O disjuntor também protege contra curto e sobrecarga em uma peça só.
Posso colocar um disjuntor maior se o meu cai sempre?
Não. Ele cai porque o circuito está sobrecarregado ou com defeito, e um disjuntor maior deixa o cabo esquentar sem desarmar. O caminho é achar a causa com um eletricista.
O disjuntor protege contra choque elétrico?
Não. Ele protege cabos e instalação contra sobrecarga e curto-circuito. A proteção contra choque, em caso de fuga de corrente, é do DR.
